徑向彈性柱銷聯軸器與彈性柱銷聯軸器的不同之處在于,它將若干個尼龍圓柱銷向插入主、從動半聯軸器凸緣端面上的半圓柱形槽組成的徑向圓柱孔中,兩半連軸器難過柱銷傳遞轉矩,由于柱銷承面積大,因而承載能力高,可靠性好。為了防止其脫出,在柱銷外端裝有擋圓。這種聯軸器具有一定的減振緩沖和補償兩軸相對位移的能力( x、 y=1mm, =0.35°-1),更換柱銷時需不移動兩半聯軸器,工作環境溫度為-35-85℃,其缺點上各柱銷受力不均勻。

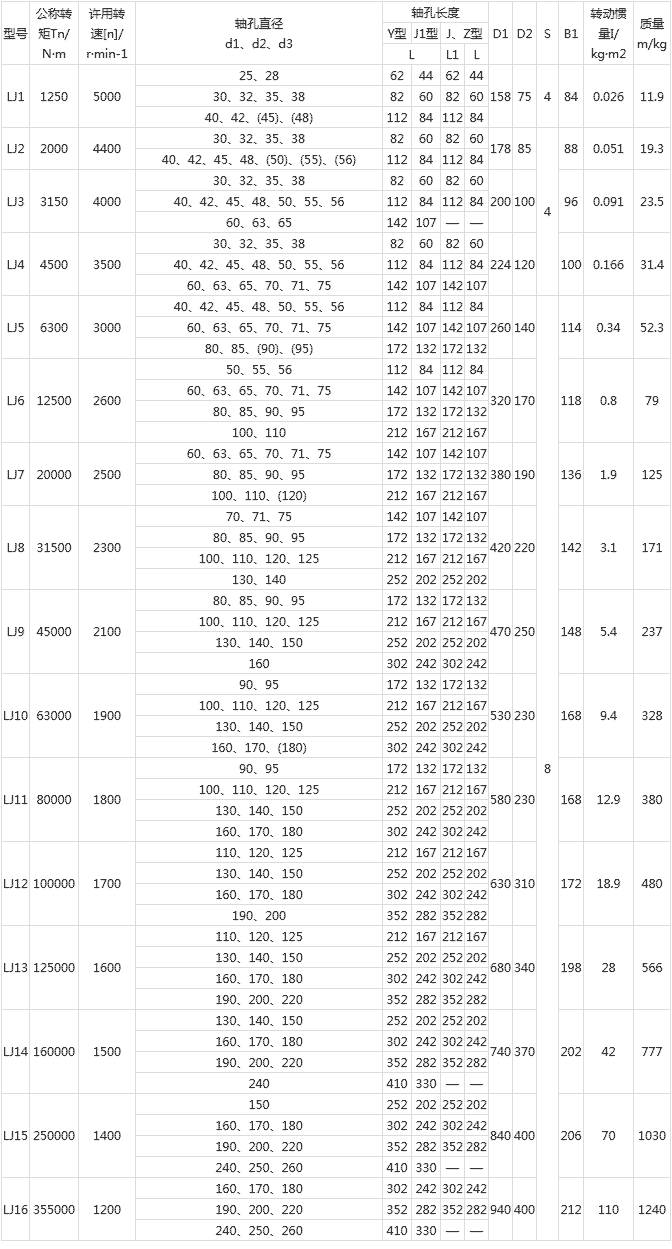

LJ型徑向彈性柱銷聯軸器基本參數和主要尺寸(JB/T7849-95)/mm
注:1.帶( )孔徑不適用于J、Z型軸孔。
2.表中轉動慣量和質量是按聯軸器最大實體計算的近似值。
